链码校验基础资料

1、什么是链码校验？

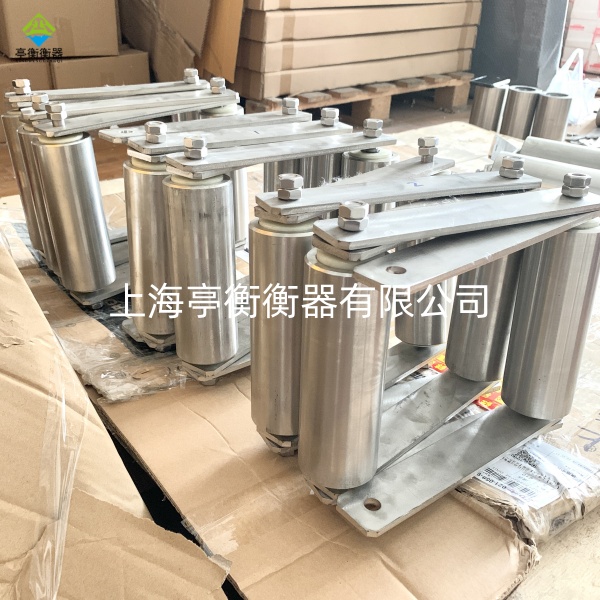

链码（滚链）是一种模拟皮带机上均匀分布物料重量的标准校验工具。通过将已知重量的链码平稳地放置在运行的皮带上，将其示值与皮带秤的累计示值进行比较，来校准皮带秤的精度。

2、链码的主要类型

循环链码：安装于皮带上方，可自动升降。校验时放下，随皮带循环转动；非校验时升起。自动化程度高，适用于频繁校验的场合。

卷扬链码：由绕卷筒收放的链码和支架组成，可半自动或手动展开和回收。比循环链码便宜，灵活性较好。

简易链码：单根或多根需要手动搬运和放置的链码。成本低，但劳动强度大，精度易受人为因素影响。

3、链码校验的优缺点

优点：

比实物校验成本低、操作简便。

比挂码校验更接近实际物料运行状态，精度更高。

可以随时进行，不影响生产。

缺点：

只能模拟“皮带负荷"这一个参数，无法替代实物校验。

其精度会受到皮带张力、皮带刚度、托辊状况等因素的影响。

4、链码的选择与计算

选择链码的核心是确定其单位长度重量（kg/m）。

常用计算公式：

链码单位长度重量 (kg/m) = (35% ~ 80%) × Q / (3.6 × v)

Q：皮带秤的最大流量（t/h）

v：皮带运行速度（m/s）

35% ~ 80%：负荷系数。通常建议取 60% - 80% 来模拟正常高负荷运行状态，对于轻负荷或校验精度要求较高时，可选用更小负荷系数的链码。

【示例】

一台皮带秤，最大流量 Q = 600 t/h，皮带速度 v = 2 m/s，选取负荷系数为 70%。

链码重量 = 0.7 × 600 / (3.6 × 2) ≈ 58.3 kg/m

因此，应选择单位长度重量为 60 kg/m 的标准链码。
