CLM系列电子皮带秤校验链码使用说明书

一：概述

中华人民共和国国家计量检定规程JJG650-90中规定链码是一种模拟负荷标准器在约定时间内可做为“电子皮带秤"的算验标定器。

电子“电子皮带秤"经过一段时间使用后，计量精度会发生变化，为了样核“电子皮带秤"的计量度，满足生产中的计量要求，CLM系列电子皮带秤校验链码符合中华人民共和国皮带秤计量检定规程JJG650-90的规定，是一种模拟负荷标准器，它能近拟的模拟物料作用于皮带上的单位长度的重量，作为“电子皮带秤"的校验标准器。

CLM系列“电子皮带秤校验链码"。动态校验计量精度高（静态3/1000，动态1/1000），操作方便，不占场地，即安全又减少了繁锁的劳动力，大大地提高了工作效率，节约企业的投资而且和实物校验装置“电子料斗秤"相比，“电子料斗秤"设备面积大，占用场地大，校验时又很麻烦，造价又高。CLM系列校验链码是解决皮带秤校验的设备。若加配自动收放卷扬装置能使链码在校验过程中进入自动化操作，大提高了工作效率。

二：链码的组成及工作原理

组成：链码由码辊和链板逐个连成一体，形状类似链条。

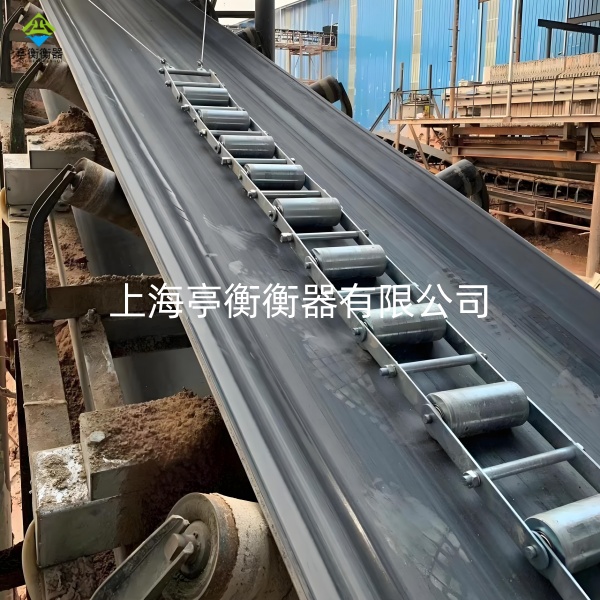

工作原理：链码模拟皮带上每米物料的负荷置于运行中的皮带上，两端用软绳呈“八"字形牵拉以防走偏或同皮带一起滑行，其位置应能覆盖电子皮带秤的称重托辊以及前后各二组托辊。记录皮带一圈的长度和运行的圈数，与链码的标称值之积作为基准值；以仪表在上述情况下的累积量值与基准值比较就能确定电子皮带秤的实际误差是否在允差范围，便能检定其计量精度是否合格。

三：技术指标及特点

精度：1/1000（自检精度3/1000）

特点：标定精度高

   比实物校验结构简单，造价低

   结构合理，构成均匀，操作方便

   占地面积小，系统安全可靠

   节省人力，工作效率高

   可选的链码收卷装置，实现校验过程自动化
