XK3190-A27E称重仪表使用说明书

名称：XK3190-A27+E称重仪表

品牌：上海耀华

尺寸：236*167.5*161mm

显示：2英寸LED大显示

功能：称重、除皮、置零等

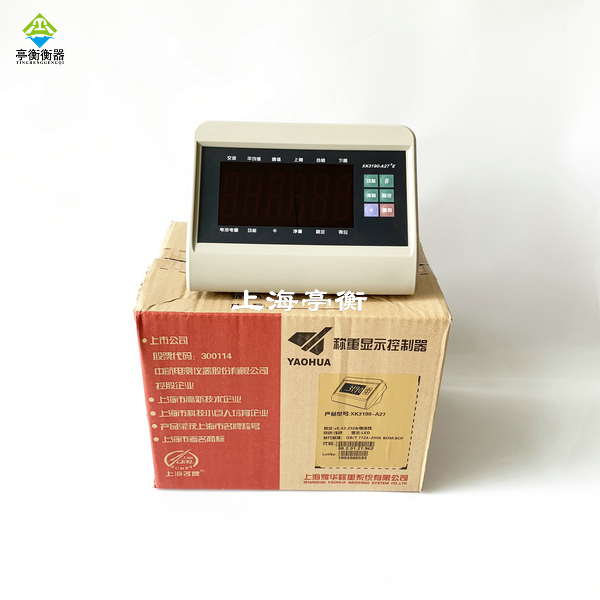

XK3190-A27+E称重仪表

XK3190-A27+E适用于电子台秤、电子平台秤、电子地上衡等使用1～4个350Ω传感器的静态称重系统。

基本功能：

单窗口2英寸特制高亮LED大显示，真正的“大眼睛"

峰值保持及平均值显示功能

手动累加和自动累加

四级电量指示、欠压报警和自动关机功能

上下限报警功能，HIGH-OK-LOW状态指示

自动休眠功能

预置皮重

精度10倍率自动放大功能

数模转换技术，可读性达1/30000

随机配置6V/4AH免维护蓄电池，可随机充电

选配RS-232C通讯口，波特率可选

选配大屏幕通讯口，20mA电流环连接方式

技术参数：

精度等级：3级

检定分度数：3000

输入信号范围：-19mV～19mV

转换速度：10次/秒

非线性：≤0.0015%

供桥电压：DC 5V

传感器连接：1～4只350Ω传感器

分度值：1/2/5/10/20/50可选

通讯接口：RS232串行，20mA电流环（恒流源）信号大屏幕接口。

电源：AC220V；50、60Hz（-2%~+2%）

使用温度：-10℃～40℃

储运温度：-25℃～55℃

大屏幕接口：

信号输出方式：串行输出，电流环信号。

波特率：600

传输距离：≤200米

串行通讯接口

RS232C方式

波特率：600/1200/2400/4800/9600可选

传输距离：≤30米

关于蓄电池的使用：

1、只要电源线接上交流 220V，即对电池充电。因此，如非经常使用电池，请将电池取出。

为避免机内过热及对电池过充电，因此加以限流。要是用户觉得充电太慢，请购买专用充电器，在机外对电池充电，请注意，接电池的线头绝对不能接反(红线为＋，黑线为－)，否则将烧坏仪表。

2、当仪表使用电池供电时，一旦交流电源接通，仪表将自动切换到使用交流供电，此时交流指示灯亮。仪表屏幕左下角有电池电量指示，在电池电量指示灯后面一个熄灭后，仪表会自动切断直流电源，仪表停止工作，此时请立即充电。

3、初次使用时，请对蓄电池进行充电，充电时间约为10～16小时，以免因蓄电池的自放电导致电压过低而误认为故障。

4、在正常使用中应注意对蓄电池进行充电，每次约为10～16小时。若长期不用，应注意每隔2个月对仪表通电10～16小时，以延长蓄电池的使用寿命。

5、四等级电量显示，电池电压分别为：6.19V、5.99V、5.77V、5.55V。后面一个灯熄灭仪表将自动关机。
