选择皮带秤校验链码需要综合考虑多个技术参数和现场条件，以确保校验的准确性和可操作性。以下是系统的选择步骤和要点：

一、核心选择依据

1、皮带秤大流量（Qmax）

·链码标准重量应满足：链码重量 ≥ 40% × Qmax / 皮带速度

·常见比例：通常选择40%~80% 的模拟载荷，高精度校验可选60%~80%。

2、皮带宽度（B）

·链码长度应覆盖有效称量段，通常比带宽长200-300mm。

·链码单位重量（kg/m）需匹配皮带秤的载荷范围。

3、校验精度等级

·实物校验：优先选择循环链码或滚动链码，更接近实际物料流动。

·模拟校验：固定链码成本较低，但精度相对稍弱。

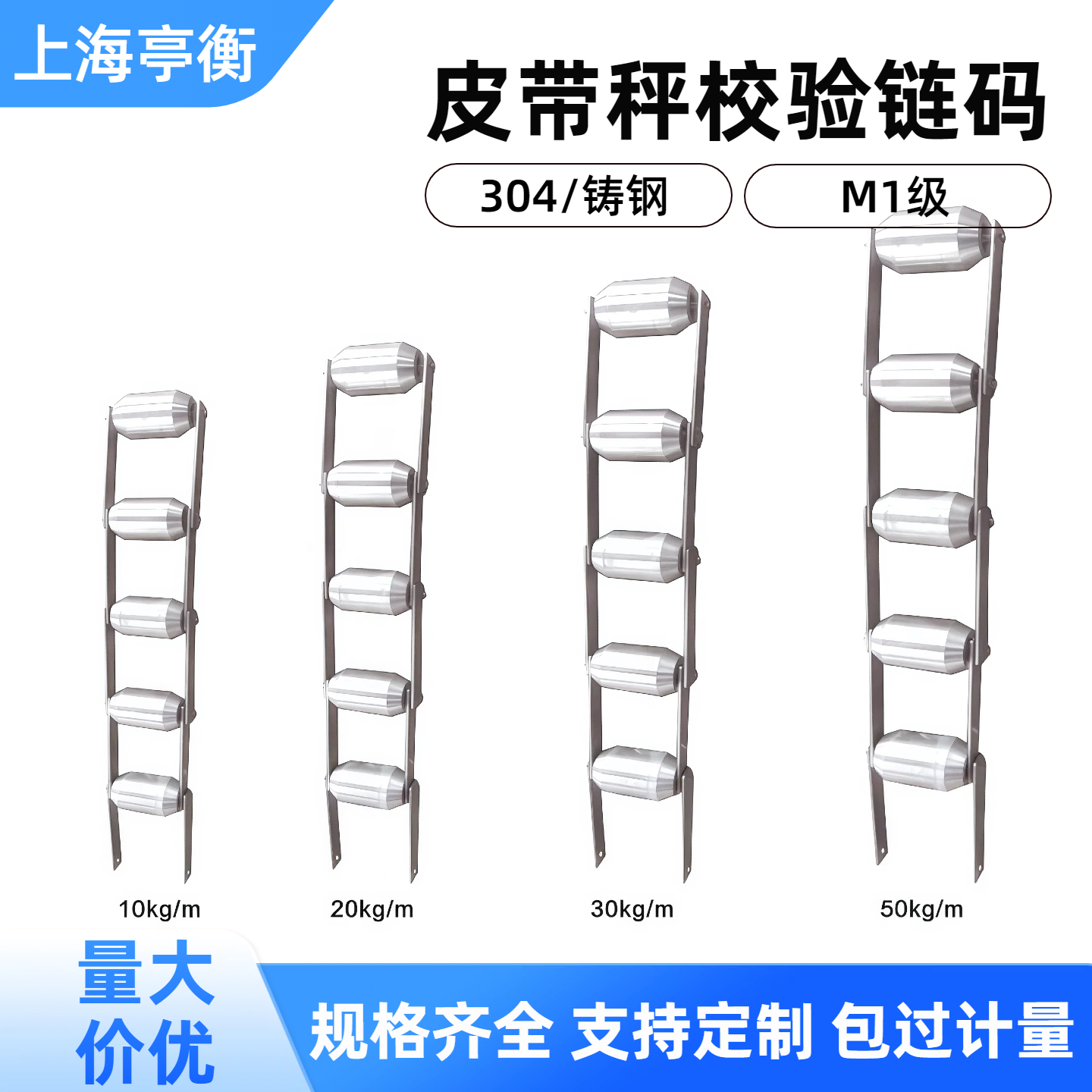

二、链码类型选择

三、关键计算步骤

步骤1：计算所需链码单位重量

q=Qmax×0.63.6×vq=3.6×vQmax×0.6

其中：

·qq：链码单位重量（kg/m）

·QmaxQmax：皮带秤大流量（t/h）

·vv：皮带速度（m/s）

·0.6：取60%载荷系数（可按需调整）

步骤2：确定链码长度

·至少覆盖称量托辊组及其前后各一组托辊。

·通常不小于2米（取决于称量段长度）。

步骤3：选择材料与结构

·材质：不锈钢（耐腐蚀）、碳钢镀锌（一般环境）。

·结构：焊接式（耐用）、装配式（便于运输）。

四、现场适配性检查

1、安装空间：确保有足够空间布置链码，特别是循环链码需预留回路位置。

2、皮带机倾角：倾角大于10°时，需选用带防滑设计的链码。

3、环境条件：潮湿、多尘环境选不锈钢材质；户外使用需防锈处理。

五、推荐选型流程

1、收集参数：获取皮带秤的Qmax、带宽、带速、称量段长度、倾角。

2、计算载荷：按上述公式计算链码单位重量。

3、选择类型：根据校验频率和精度要求选择链码类型。

4、验证适配性：核对安装尺寸、环境耐受性。

5、考虑附加功能：如需自动收放装置、校准证书等。

六、注意事项

·链码精度等级：应高于皮带秤精度等级（通常链码误差小于等于0.02%）。

·定期校准：链码自身需定期送检，避免因磨损影响精度。

·安全操作：安装时需停机断电，确保链码固定牢固。

示例选型

假设：皮带秤Qmax=500 t/h，带宽=1200 mm，带速=2 m/s，倾角=5°。

1、计算单位重量：q=(500×0.6)/(3.6×2)≈41.7 kg/mq=(500×0.6)/(3.6×2)≈41.7kg/m，选标准规格40 kg/m或45 kg/m。

2、链码长度：称量段长度3米，前后各加1组托辊，总长约4米。

3、类型选择：校验频繁，选循环链码；否则选固定链码。

4、材质：户外环境，选不锈钢。

建议与皮带秤制造商或专业校验设备供应商沟通，提供现场参数，获取定制化方案。如有具体参数，我可帮您进一步计算。
